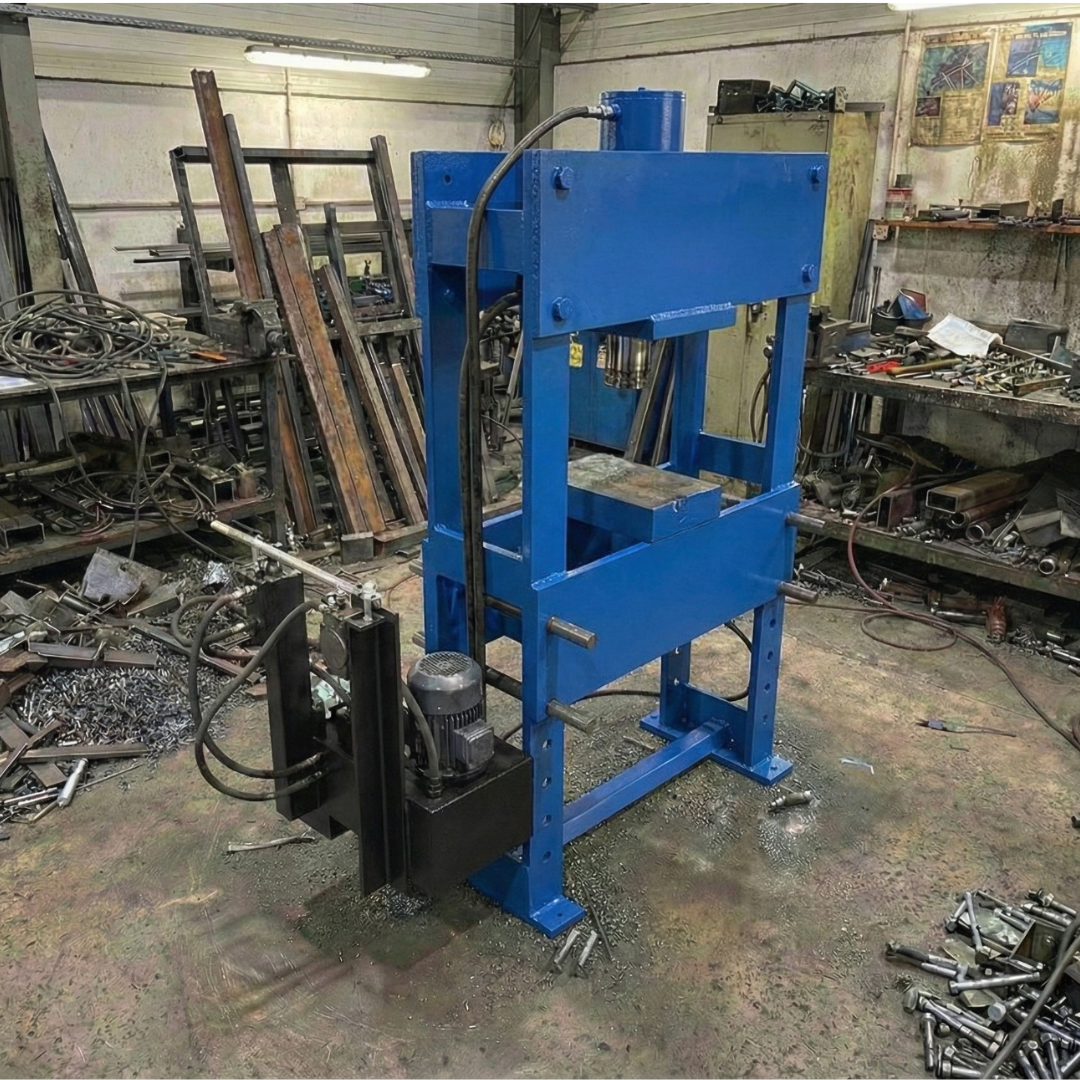

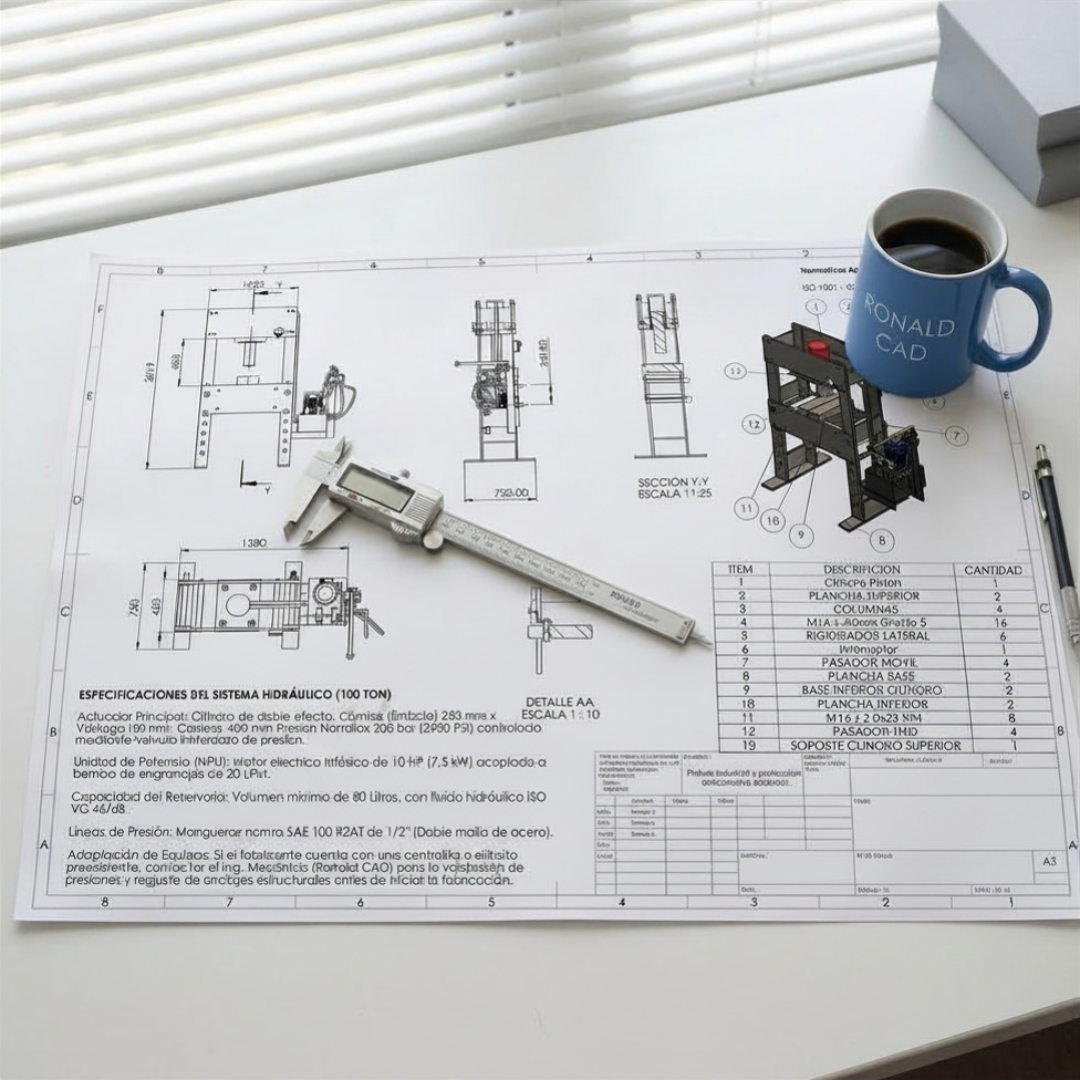

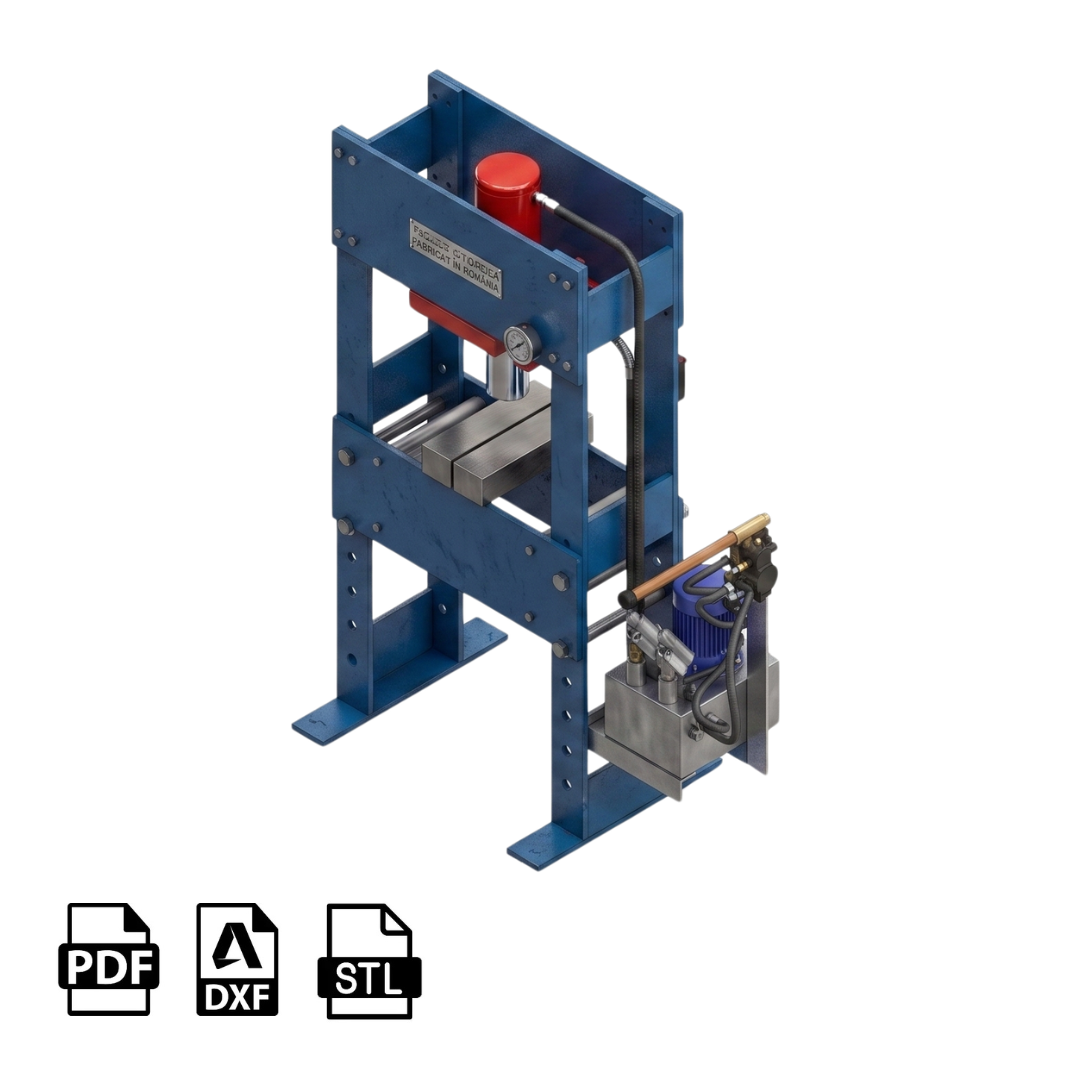

Planos de Fabricación: Prensa Hidráulica 100 Toneladas (Carrera 400 mm)
Fabrica tu propia Prensa Hidráulica industrial de alta capacidad con este paquete de planos de ingeniería profesional. Este diseño robusto tipo marco estructural está optimizado para talleres de maestranza, centros de servicio pesado, mantenimiento industrial y operaciones de conformado metálico. Al haber sido desarrollado, simulado y verificado íntegramente en software CAD 3D, el proyecto garantiza un ensamblaje preciso, una tolerancia a la fatiga superior y cero margen de error en la fabricación.
Especificaciones Técnicas del Diseño:
- Capacidad de Prensado Máxima:
100 Toneladas (981 kN). - Carrera del Cilindro (Stroke):
400 mm (Ideal para operaciones de embutido, enderezado de ejes pesados o extracción de rodamientos de gran tamaño). - Área de Trabajo Útil:
1000 mm de ancho libre interno (Permite introducir piezas voluminosas y matrices de conformado con facilidad). - Altura Total:
2019 mm (Diseñada con ergonomía para el operador y para operar cómodamente dentro de galpones y talleres con alturas de techo estándar). - Base de Apoyo y Estabilidad:
1380 mm de ancho total por 750 mm de profundidad, calculada para ofrecer un centro de gravedad estable, absorber vibraciones y resistir cargas excéntricas severas. - Parámetros Hidráulicos Recomendados:
Optimizada para operar a una presión comercial y segura de 200 Bar (2900 PSI) utilizando un cilindro estándar de Ø250 mm (Émbolo) y Ø120 mm (Vástago). - Material Recomendado:
Acero estructural ASTM A36.
Normativas de Ingeniería Aplicadas:
El diseño está respaldado por estándares industriales rigurosos para garantizar la máxima seguridad operativa bajo cargas extremas de compresión e impacto, incluyendo EN 1993 / Eurocódigo 3 para el cálculo estructural y prevención de pandeo, AWS D1.1 para los parámetros de soldadura crítica en uniones de taller, e ISO 9001 para las prácticas de gestión de calidad en el dimensionamiento y tolerancias de mecanizado.
