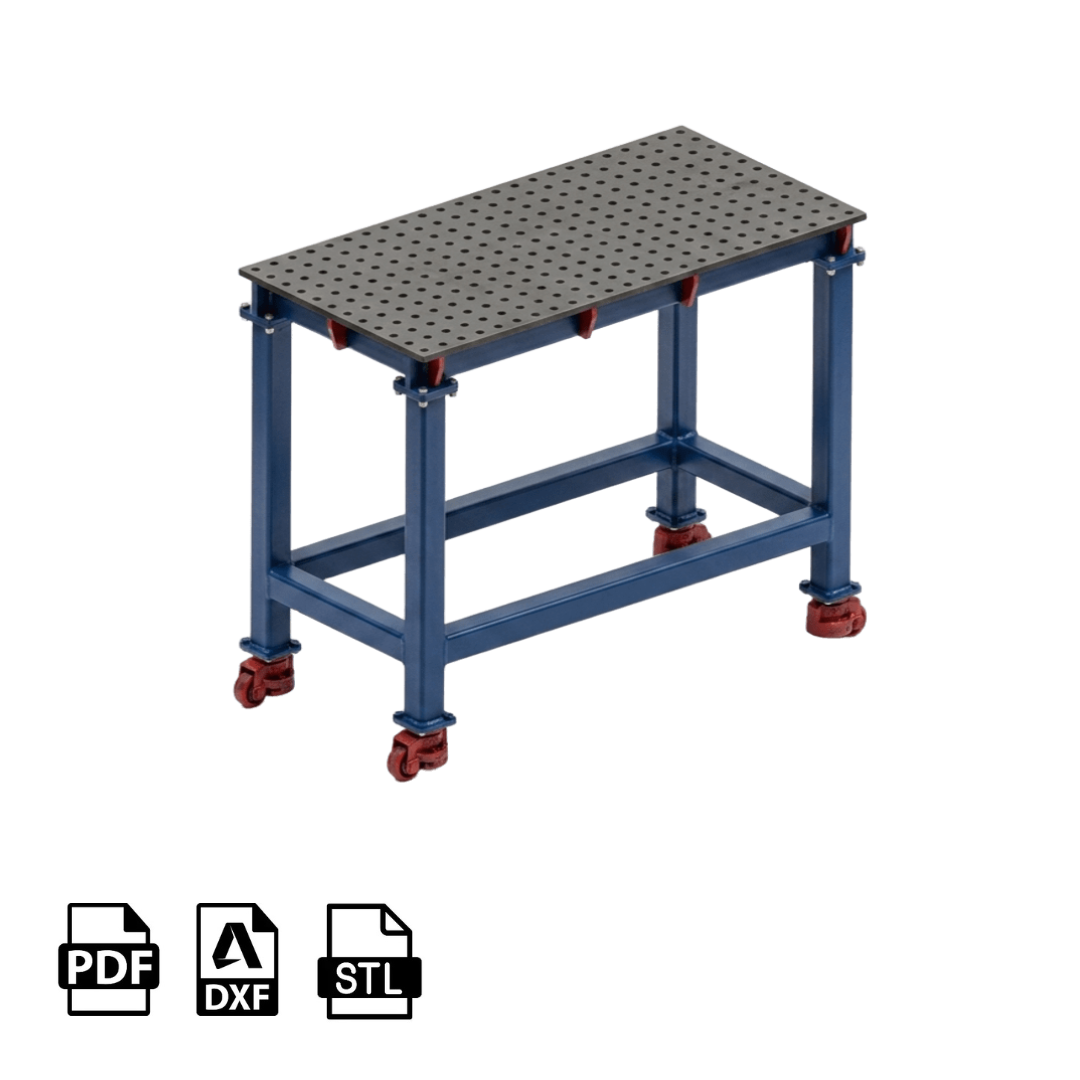

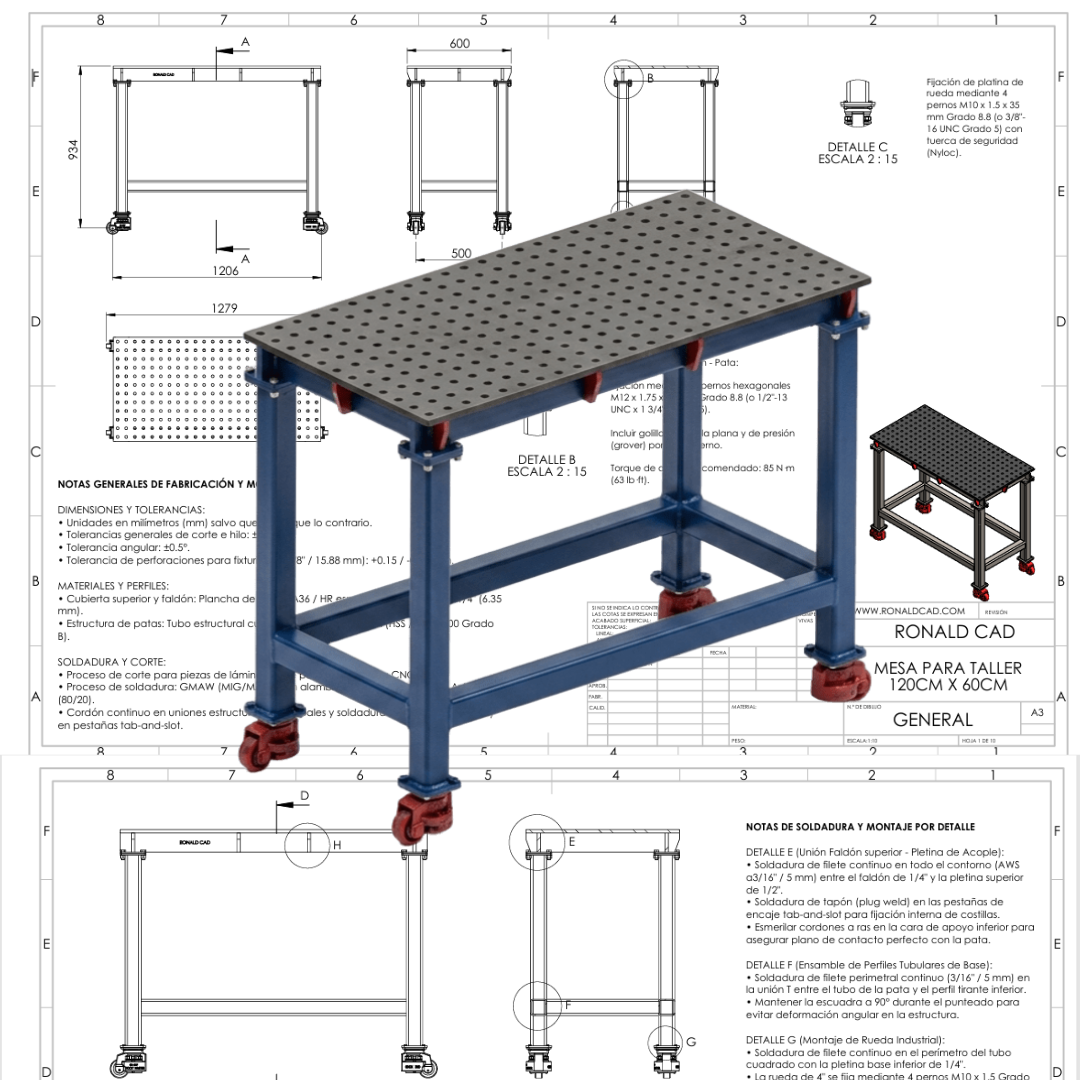

Planos de Fabricación: Mesa de Taller para Soldadura y Ensamble (120 cm x 60 cm)
Fabrica tu propia mesa de trabajo modular de alta resistencia con este paquete de planos de ingeniería profesional. Este diseño robusto y de dimensiones optimizadas está proyectado para talleres de fabricación metálica, zonas de mantenimiento industrial y procesos de soldadura de trabajo continuo. Al haber sido desarrollado y verificado íntegramente en software CAD 3D mediante análisis de elementos finitos, el proyecto garantiza un ensamblaje preciso y un encaje perfecto libre de errores.
Especificaciones Técnicas del Diseño:
• Área de Trabajo Útil: 1200 mm x 600 mm (Formato ideal para optimizar espacio en el taller sin comprometer el área de maniobra).
• Altura de Trabajo: 934 mm (Diseñada ergonómicamente para operar cómodamente de pie o con sistemas de nivelación).
• Cubierta Perforada Superior: Plancha de 1/2" (12.7 mm) con red de agujeros Ø5/8" (15.88 mm) integrada para sistemas de fijación rápida y fixturing.
• Estructura de Soporte: Patas en tubo estructural cuadrado 2.5" x 2.5" x 5 mm (HSS / PTR A500 Grado B) y faldón reforzado en plancha de 1/4".
• Sistema de Movilidad y Fijación: Placas base para ruedas industriales fijadas mediante pernos M10 x 1.5 Grado 8.8 con tuercas de seguridad Nyloc.
• Materiales Recomendados: Acero estructural ASTM A36 / HR para uso estándar o ASTM A572 Grado 50 / Hardox 400 para trabajo continuo pesado.
Normativas de Ingeniería Aplicadas:
El diseño estructural y los detalles de unión están respaldados por estándares industriales rigurosos para garantizar estabilidad y seguridad operativa, aplicando la norma AWS D1.1 para parámetros y símbolos de soldadura, e integrando tolerancias de corte CNC según la norma ISO 2768.
